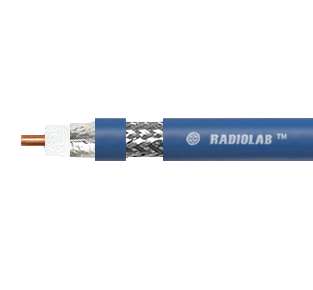

5D-FB-BC
x
7,5 мм, диэлектрик PEEG, двойной экран AF+92,5%TC, одножильный Cu. Потери dB/100m: 400 МГц - 13,8; 1000 МГц - 23,7, 2.4гГц - 35дв/100 м. Сделано в Китае. Помедненная центральная жила. Напряжение - до 24В. Сечение проводника - 2 мм.
ЦЕНА ДЕЙСТВИТЕЛЬНА ПРИ ЗАКУПКЕ БУХТЫ ОТ 300 МЕТРОВ
90
Под заказ
Артикул:
#0000552
  • 5D-FB-BC - усовершенствованная HDPE/PEEG версия популярного гибкого кабеля в технике связи диапазона 400-4000 МГц, своего рода "стандарта" у профессионалов. Кабель небольшого диаметра с плотным двойным экраном, сплошным центральным проводником из чистой меди с еще более высокими эксплуатационными параметрами, достигнутыми за счет использования физически вспененного диэлектрика. Коэффициент погонного затухания 5D-FB-BC не хуже, чем у кабеля RG-213/U, имеющего в 1,5 раза больший диаметр. Оболочка кабеля изготовлена из материала, стойкого к ультрафиолетовому излучению. Аналогов по соотношению цена/качество на отечественном рынке не имеет.
  • Характеристики

    Radiolab

    5D-FB PEEG

    Radioport

    5D-FB PEEG

    Radioport

    5D-FB CCA

    SSD Electro

    Aircell 7

    times microwave

    LMR-300

    Сопротивление

    50±2 Ом

    50±2 Ом


    Погонная емкость

    83 пФ/м

    83 пФ/м


    Коэффициент укорочения

    0,79

    0,79


    Диаметр центральной жылы

    1,7 мм

    1,8 мм


    Материал проводника

    BC

    BC


    Диаметр диэлектрика

    5,0 мм

    5,0 мм


    Материал диэлектрика

    FPE

    FPE


    Внешний диаметр оболочки

    7,4мм

    7,5 мм


    Материал оболочки

    PVC
    (голубой)

    UVR-PVC
    (черный,
    анти ультрафиолет)


    Основной экран

    DF

    DF


    Плотность основн. экрана

    100%

    100%


    Конфигурация оплетки

    24x5x0.14 мм

    24x5x0.14 мм


    Материал оплетки

    TC

    TC


    Плотность оплетки

    95 %

    95 %


    Минимальный радиус изгиба
    Изгибающий момент
    Вес
    Усилие на разрыв
    Раздавливание на плоской плите
    T хранения -70 ... +85
    T эксплуатации -40 ... +85

    Граничная частота 25Ггц
    Скорость распространения сигнала 83%
    Выдерживаемое напряжение (постоянный ток) 1000 В
    Пиковая мощность 2,5 кВт
    Сопротивление постоянному току
    Внутренний проводник 17,59 ом/км
    Наружный проводник 16,08 ом/км
    Пробойное напряжение на оболочку (переменный ток) 3000 В
    Емкость 80,4 пФ/м
    Индуктивность 0,20 микроГ/м
    Уровень экранирования > 90 dB
    Стабильность фазы < 10 ppm/°C

    затухание 400 мгц
    затухание 900 мгц
    затухание 1800 мгц
    затухание 2400 мгц
    затухание 5000 мгц



    Плотность оплетки

    85 %

    89 %


    92%
    95%
    Произведено
    Китай
    Тайвань

    Германия
    USA



    ЗАТУХАНИЕ dB/100 m
    10 МГц 1.80
    50 МГц 4.03
    100 МГц 6.00
    150 МГц 7.71
    200 МГц 9.20
    300 МГц 11.50
    400 МГц 13.80
    450 МГц 14.74
    500 МГц 15.80
    600 МГц 17.50
    800 МГц 20.70
    850 МГц 21.40
    900 МГц 22.10
    950 МГц 22.90
    1 000 МГц 23.60
    1 200 МГц 26.30
    1 400 МГц 30.67
    1 500 МГц 32.70
    1 600 МГц 34.80
    1 800 МГц 37.15
    1 900 МГц 38.40
    2 000 МГц 39.65
    3 000 МГц 49.80
    5 000 МГц 63.20
    7 500 МГц 80.20
    10 000 МГц 95.40



    5D-FB-BC
