Правильная распайка разъема

  • Тех Инфо
  • Правильная распайка разъема N112


    На рисунке изображен разъем N 112 в разобранном виде. Все элементы разъема расположены в обратнотном порядке. При сборке разъема в деталь под № 6, вставляется деталь № 5, затем № 4, затем № 3, затем № 2, затем № 1.


    Шаг первый

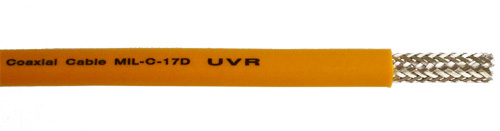

    Освободите от внешней изоляции 3см кабеля.


    Шаг второй

    Распустите оплетку .


    Шаг третий

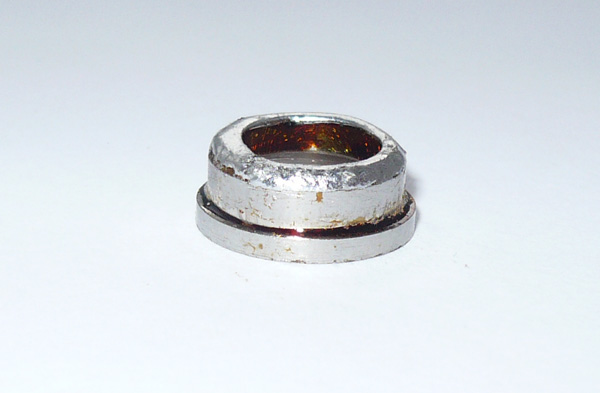

    Облудите прижимную гайку №4


    Шаг четвертый

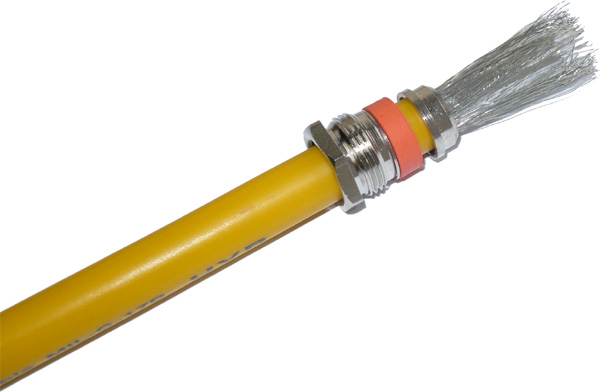

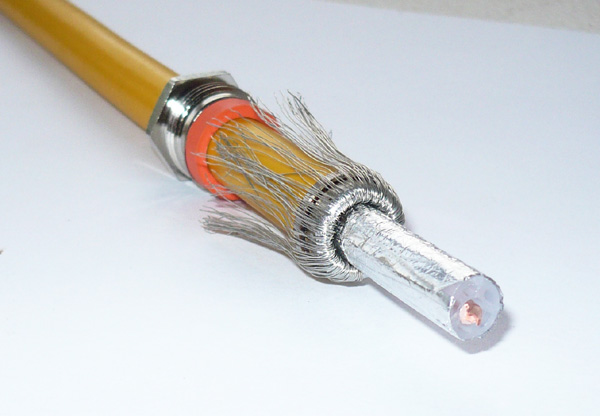

    Наденьте на кабель детали по порядку: деталь № 1, деталь № 2, деталь № 3, деталь № 4.


    Шаг пятый

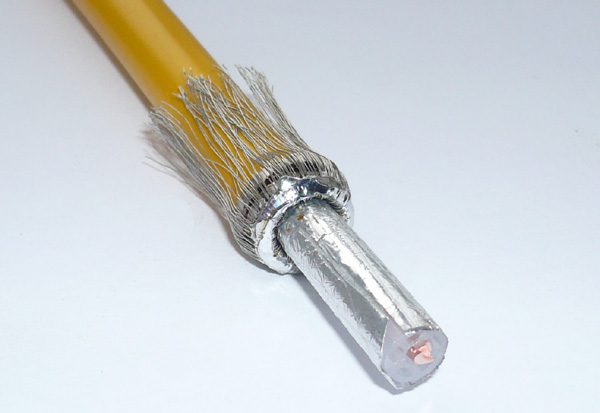

    Аккуратно загните оплетку и распределите ее по всей поверхности прижимной гайки № 4.


    Шаг шестой

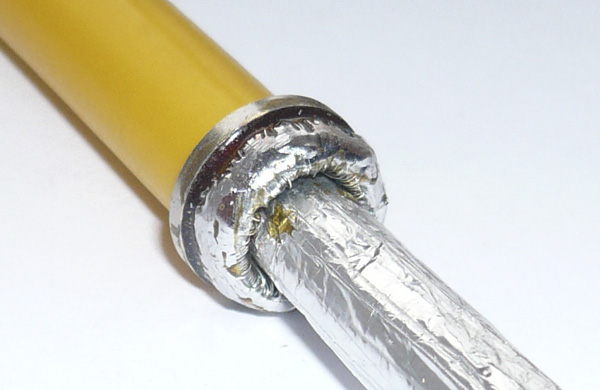

    Припаяйте оплетку к прижимной гайке №4. Внимание!Фольгу следует убирать только после того как будет припаяна оплетка, иначе внешняя изоляция центральной жилы будет повреждена (оплавится).


    Шаг седьмой

    Обрежьте лишнюю оплетку. Аккуратно припаяйте оставшуюся оплетку к прижимной гайке № 4. Лишнее олово снимите при помощи напильника.


    Шаг восьмой

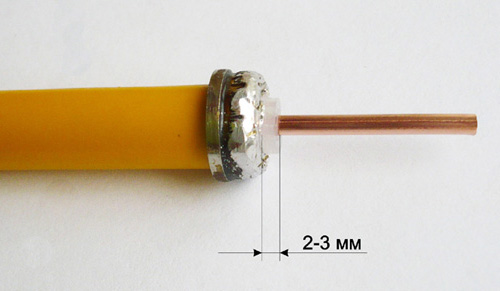

    Освободите внешнюю изоляцию центральной жилы от фольги. После этого освободите центральную жилу от внешней изоляции в соответствии с размерами, указанными на рисунке.

    Внимание! Фольгу следует убирать только после того как будет припаяна оплетка, иначе внешняя изоляция центральной жилы будет повреждена (оплавится).

    Шаг девятый

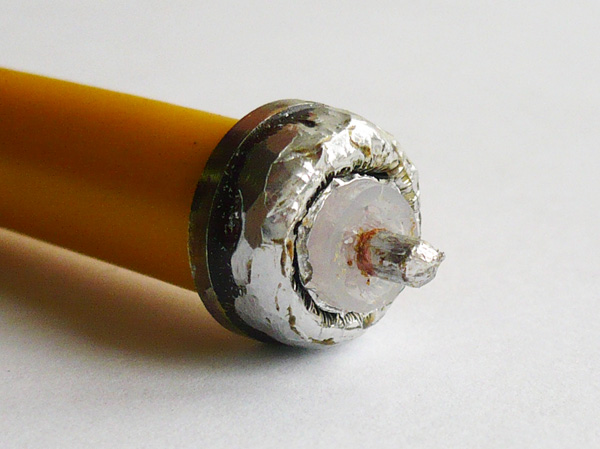

    Обрежьте центральную жилу, оставьте кончик длиной 4 мм и аккуратно облудите его.


    Шаг десятый

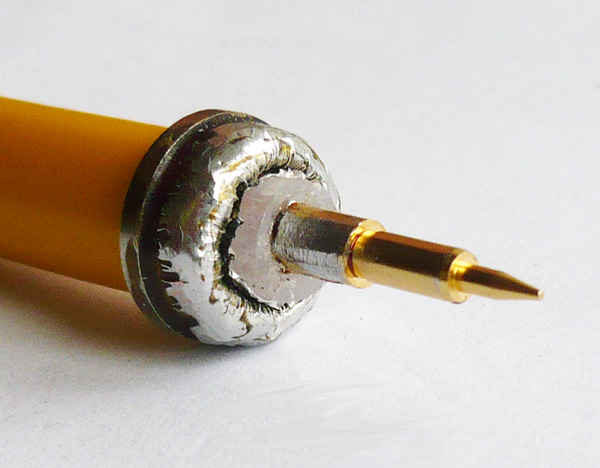

    Припаяйте центральный наконечник № 5 к центральной жиле, лишнее олово удалите при помощи напильника.


    Шаг одиннадцатый

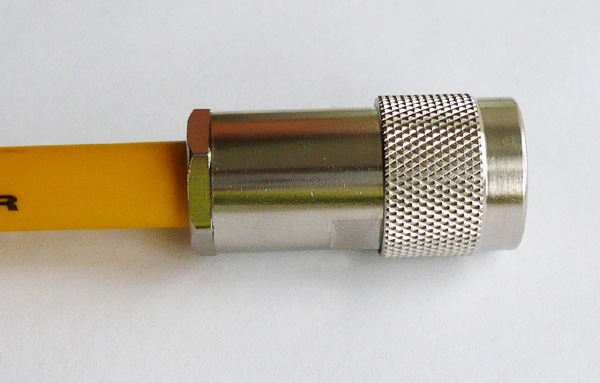

    Вставьте кабель в разъем № 6 и плотно затяните гайку № 1 при помощи ключа.


    Шаг двенадцатый

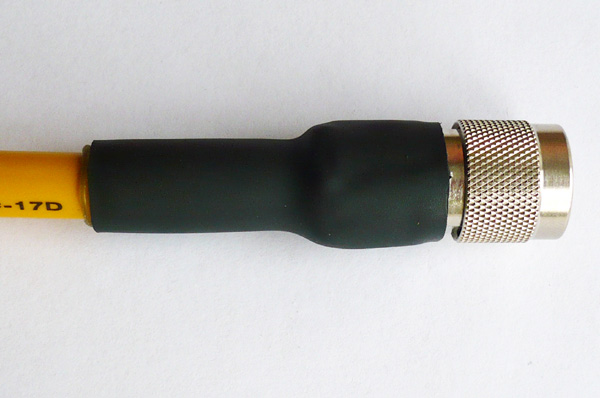

    Заизолируйте основание разъема при помощи термоусадки или изоляционной ленты.

    После выполнения вышеизложенных операций разъем полностью готов к эксплуатации.
